无线高清管道潜望镜-FB7S

产品分类: 工业潜望镜
产品说明:
无线高清潜望镜可用于快速检测、诊断管道内部状况,在检测过程中,视频将通过无线信号传输到手持式工业平板控制器上,可以方便地通过触摸屏上的虚拟按钮,控制机头的俯仰,从而获取管道缺陷位置处的清晰图像; 同时可抓取、保存缺陷图像,录入文字、缺陷代码,叠加显示并保存到视频中,并可形成打印文档。
订购热线:400-189-1997
高清无线管道潜望镜-FB8P
高清无线管道潜望镜-FB8P
FB8P管道潜望镜是一种极其实用、操作方便、功能完善的管道快速检测设备。整机采用PC+ABS工程材料,刚性好、冲击强度高、耐热、耐低温、耐化学药品性、机械强度和电气性能优良。在检测过程中,采用无线的方式将视频信号、缺陷位置信号传输到手持式控制平板终端上,用于容器罐体内部检查,市政排水管道快速勘察,隧道涵洞内部空间检测,槽罐车内部检测等。

 产品详细描述规格参数



一、产品整机销售型号: FB7S型高清无线管道视频检测仪

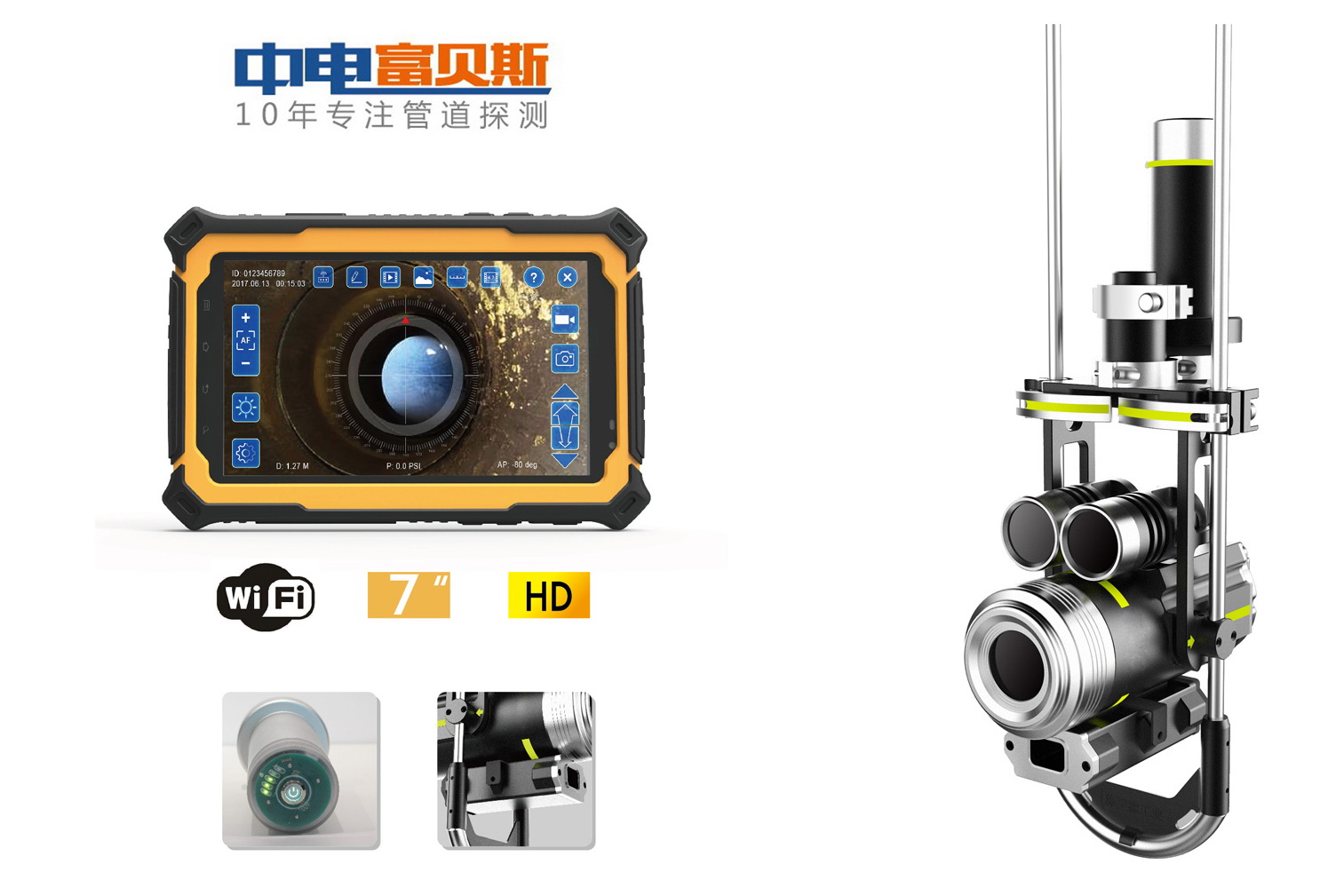

二、产品图片

FB7S QV(注:图片仅供参考,以实物为准)



三、产品及应用概述

无线高清潜望镜可用于快速检测、诊断管道内部状况,在检测过程中,视频将通过无线信号传输到手持式工业平板控制器上,可以方便地通过触摸屏上的虚拟按钮,控制机头的俯仰,从而获取管道缺陷位置处的清晰图像; 同时可抓取、保存缺陷图像,录入文字、缺陷代码,叠加显示并保存到视频中,并可形成打印文档。

目前已广泛应用于国内外市政管道、燃气石油、电力、电信和野外侦查、灾难搜救等检测、反恐排爆、军事侦查、高温、高辐射、有毒环境等,通过分析,出具报告,可作为工程项目的检测、勘探、验收、养护、建设及投资等依据

四、系统主要功能特点

高清无线连接,免去线缆连接环节,图像更清晰,行动更自由

◎ 200万像素摄像芯片1/2.8英寸图像传感器(分辨率1080P

◎ 240倍变焦功能

电动仰俯功能

连续可调强力复合光源系统

精准激光测距

工业级超亮高清触摸屏,傻瓜式操作菜单

大容量储存空间

超大容量电池,支持长时间连续工作

◎ IP68级防水功能 国家级防爆

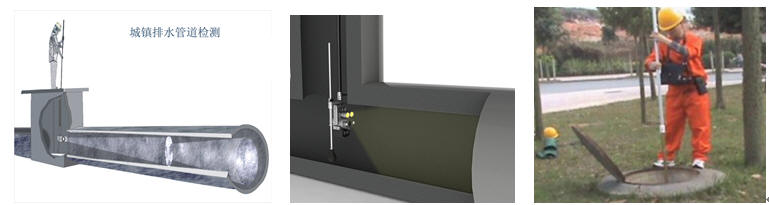

五、产品应用场景和实际拍摄效果







FB7S型管道视频检测仪详细参数

序号

产品名称

规格参数

1

无线高清   防爆彩色 摄像仪



高清机芯:1/2.8英寸图像传感器,200万像素,分辨率1080P

变焦:20倍光学变焦,12倍电子变焦(240倍)

云台:可垂直090°电动仰俯

传感器:内置气压检测传感器,安全气压值4.5~12.5PSI

复合光源系统:两颗进口高亮度LED,远光9°x2LED,复合光束,光通量700LM,色温7000K

灯光控制:远光照明亮度可连续无极调节

主机连接:与主机无线连接

精准激光测距:量程50米误差±2毫米

适用管径:200mm--2000mm

适用环境:雨水、污水、雨污混合等各种管道

电源:DC12V,功耗:约25W(全工作状态下)

电池:电池供电,3组可拆卸电池,可连续工作2.5小时/

信号中继器:延长10米无线传输

工作温度:-10℃~+50

防水等级:IP68

重量:≤4.2kg(含激光测距单元)



2

智能显示

控制终端



无线连接:与机头实现一键连接,免去连线环节;

超强芯片:10核主控IC + 4GB缓存

大容量储存空间:机身自带64G存储空间,可扩展至128G

大容量电池:9650mAh大容量锂聚合物电池续航时间超长达6小时,带电量显示

◎ 7寸高清显示屏:分辨率1280*720,亮度达到1000 cd/㎡,超亮工业级,强

光下可视;

触摸屏设计,1.2mm强化玻璃盖板,覆盖特种防眩光保护膜,可抗击200

钢球50cm高度自由落体冲击;

工业设计坚若磐石:本产品严格按照军用防护标准设计,防水防尘等级IP67

多功能触摸屏控制:摄像机变倍、聚焦,机头上、下转动,灯光亮度调节,拍照(快

速抓拍、保存管道缺陷)、录像、回放,字符叠加并显示在录像图片中,多方式

字符输入法:手写、拼音、五笔、中英文切换,同时具备WIFI、蓝牙等其它功能。

录像/图片格式:MP4格式/JPG

接口:USB接口

重量:小于700

工作温度:-10℃ 至 60

3

激光测距

模块

测量精度:量程50米误差±2毫米

测距范围:0.2m~50m

数据显示:实时测量,测距结果显示在视频画面中

4

碳纤维

伸缩杆

碳纤维绝缘杆设计,嵌套式伸缩,强力固定关节,标配全伸7米,全缩1.58米,

6节伸缩,可根据需求加长(选配9米、12米),无需拆卸摄像头。

重量:1.9 kg

5

提拉式

航空仪表箱

3侧提手和小轮,轻便易携,单人携带,可提、可拖行;内置固定海绵,无需拆

U型探针

八、产品标准配置清单:

序号

产品名称

产品图片

数量

备注

1.1

无线高清防爆

彩色摄像仪



1

11080P无线高清可变倍摄像机

2)高亮度智能复合光源

3)上下45°电动仰俯功能

4)高精度激光测距单元

5) 含带刻度的U探针

1.2

机头电池组



3

1) 每套含1DC16.8V  1A充电器

2)电池输出:14.8V -16.8V   2.6Ah



1.3

信号中继器

1

DC4.2V(含1DC4.2V  1A充电器)

1.4

智能显示控制终端

1

工业级高清晰度、高亮度、强光可

视、带触摸功能液晶显示终端,中

/英文智能字符叠加功能;内置64GB内存和大容量锂电池;

1.5

碳纤维伸缩杆

1

总长7m(可选配9米或12米),

收起长度1.58m

实测抗拉力大于30kg,带外包装筒

1.6

USB数据线



1

数据导出

1.7

视频检测仪机头驱动软件V1.0



1

嵌入式



选配件清单

序号

产品名称

产品图片

数量

备注

1

综合电池充电站

可同时给机头电池组、中继站、终端控制器、七寸工程宝大容量电池充电,一套充五电。

1

产品工具及附件清单:

序号

产品名称

数量

备注

2.1

提拉式

航空仪表箱

1

3侧提手和小轮,可提、可拖行,单人携带内置固定海绵,无需拆装U型探针

2.2

反光小马甲

1

单人操作必备,还能强反射汽车灯光,夜间作业更安全

2.3

高强度PE伸缩筒

(碳纤维杆包装)

1

用来做碳纤维杆的包装

2.5

控制器外套

1



2.6

镜头清洁布

1



2.7

三包凭证

1

产品说明书、合格证、保修卡、包装清单

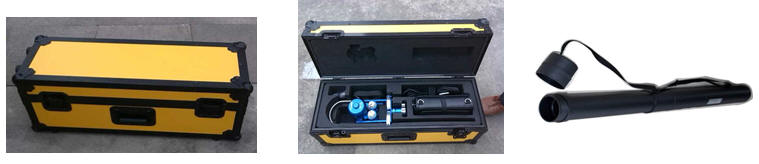

产品包装外观图
