产品名称

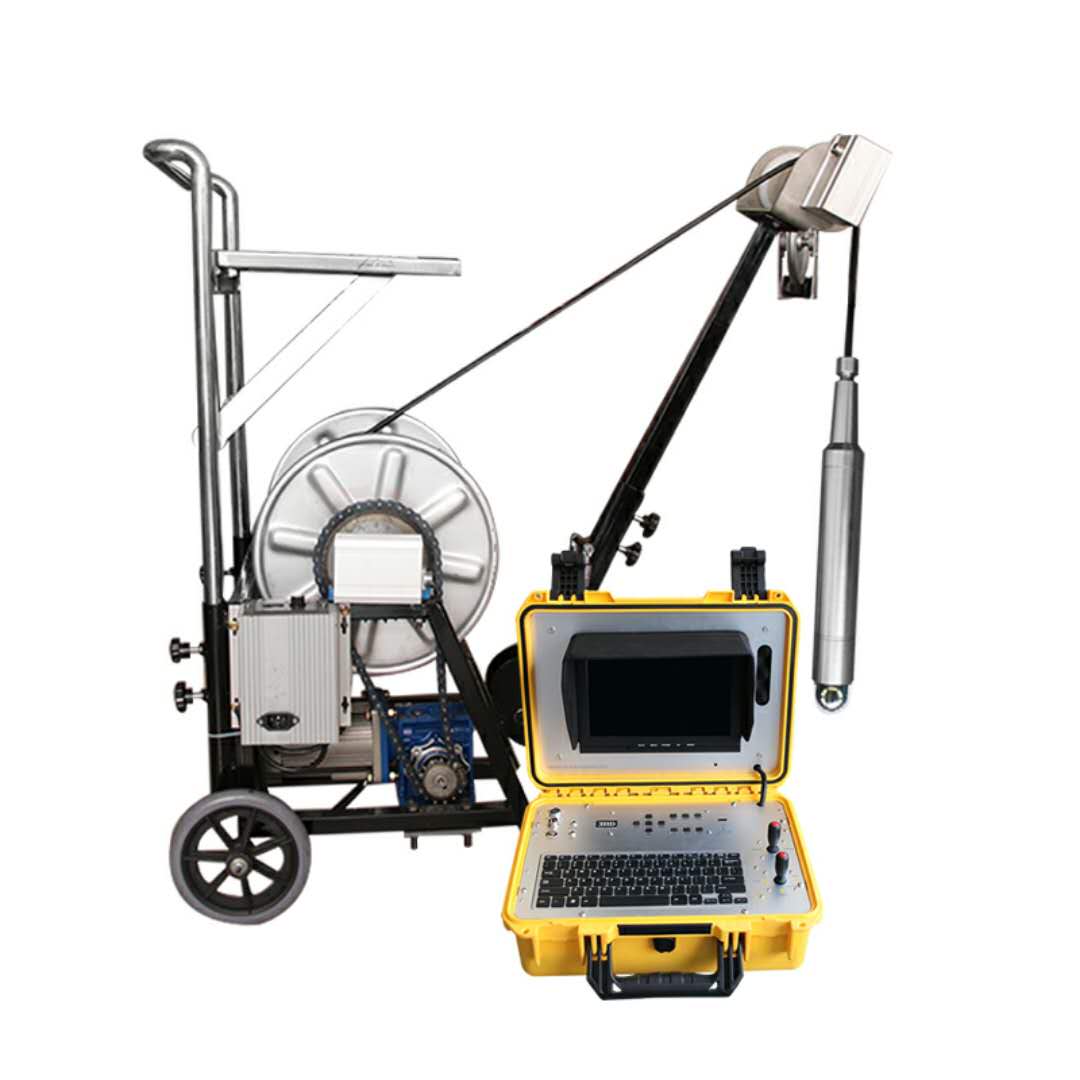

便携式深井摄录仪

产品型号

FB581

类型

全景式

360度旋转式

一体机四画面

10.4寸液晶显示屏

1.对比度：400：1

2.亮度：250cd/m2

3.标准分辨率：640*480(可支持1024*768）

4.响应时间：5MS，

5.可视角度：水平160/垂直150，

6.点距：0.282

7.信号：RGB（VGA）信号直接输入，BNC，AV，HDMI

8.颜色：黑 、外置电源DC：12V2A，功耗：25W

9.主要用于银行和工厂测试.工业、开发。

10.    储存温度:-20°C--+60°C

11.    工作温度:-20°C--+55°C，

12.    工作湿度:5--95%无凝结

13.    平均寿命:500000小时

14.    外观尺寸：265X213X42MM

15.    显示尺寸：212X159MM

探头

1.材质：镀铬
2.耐压：20-30MPA，工作深度：0-2000m；
3.工作温度：-20℃~60℃；
4.照明光源：9颗高亮度LED灯，
5.图像传感器：彩色 1/3" CCD；
6.成像视角：全景成像，无须调焦,垂直向下170°
7.成像分辨率：795 * 596；垂直分辨率0.1mm，角度分辨率0.1度；
8.摄像头：彩色低照度820TVL，灵敏度0.1lux；
9.内置方位与倾角传感器，精度分别为0.1°与0.5°；

10.适用范围：直径为Φ40mm~Φ400mm各类管孔、钻井、管道；
11.可配Ф35、Ф50、Ф75、Ф80、Ф120mm探头。

1.     材质：镀铬
2.     耐压：20MPA，工作深度：0-1500m；
3.工作温度：-20℃~50℃；
4.照明光源：9颗高亮度LED灯，光源亮度可调；
5.图像传感器：彩色 1/3" CCD；
6.成像视角：水平360，垂直180；
7.成像分辨率：795 * 596；垂直分辨率0.1mm，角度分辨率0.1度；
8.摄像头：彩色低照度820TVL，灵敏度0.1lux；
9.内置方位与倾角传感器，精度分别为0.1°与0.5°；

10.适用范围：直径为Φ50mm~Φ400mm各类管孔、钻井、管道；
11.可配Ф40、Ф120mm。探头。

1.材质：镀铬
2.耐压：20MPA，工作深度：0-1000m；
3.工作温度：-5℃~55℃；
4.照明光源：21颗高亮度LED灯，

5.图像传感器：彩色 1/4" CCD；
6.成像视角：全景成像，无须调焦,垂直向下170°
7.成像分辨率：795 * 596；垂直分辨率0.1mm，角度分辨率0.1度；
8.摄像头：彩色低照度820TVL，灵敏度0.1lux；
9.内置方位与倾角传感器，精度分别为0.1°与0.5°；

10.适用范围：直径为Φ100mm~Φ400mm各类管孔、钻井、管道；

11.可配Φ80mm探头。

主控箱

1.一体化：集成系统控制、图像采集、显示、存储、回放等功能于一体，采用光电旋钮一键操作，无须外接笔记本电脑，无须另接适配器，配合高效图像处理算法，全景图像实时自动采集，同时自动角度和深度校正，全景视频图像和平面展开图像实时呈现；

2.屏幕：工业级10.4寸全彩高亮宽屏;

3.存储：内置500G硬盘；

4.工作电压：220v

5.系统：ARM+DSP控制、嵌入式linux系统；

电动绞车

1.材质：不锈钢，轻便、牢固；
2.防护：IP63，防尘、防水溅；
3.大减速比设计：操作省力的同时，更容易控制平均收放速度，下放速度可达8m/min；

手动绞车

1.材质：不锈钢，轻便、牢固；

下井滑轮

1.材质：不锈钢，轻便、牢固；

数字式计米器

1.计数范围：0~999.99m；
2.计数精度：0.01m；

机械式计米器

1.计数范围：0~9999.9m；
2.计数精度：0. 1m；

专用线缆

100m-2000m(定制)

100m-1500m(定制)

100m-1500m(定制)

附件

包装清单
全景探头 x1
主控箱 x1
显示器 x1

绞车x1
下井滑轮 x1
说明书 x1
五芯连接线 x1
四芯连接线 x1（选配）
三芯连接线 x1（选配）
500G硬盘x1

包装清单
360度旋转探头 x1
主控箱 x1
显示器 x1

绞车x1
下井滑轮 x1
说明书 x1
六芯连接线 x1
四芯连接线 x1（选配）
三芯连接线 x1（选配）
云台操作盘x1

500G硬盘x1

包装清单
一体四画面探头 x1
主控箱 x1
显示器 x1

绞车x1
下井滑轮 x1
说明书 x1
十芯连接线 x1
四芯连接线 x1（选配）
三芯连接线 x1（选配）

500G硬盘x1
